Liquid Extasy Fullcover Narrow Line GTX 980, schema di montaggio
Prendiamo il libretto di istruzioni e procediamo ad assemblare il fullcover. Tuttavia le istruzioni in tedesco non ci saranno d’aiuto ma le immagini illustrative e una buona manualità sono più che sufficienti.

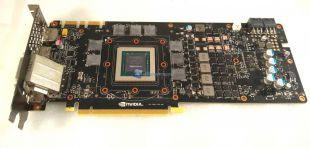

Per il test utilizzeremo una EVGA GTX 980 e la andremo ovviamente a disassemblare, togliendo il backplate e il dissipatore reference.

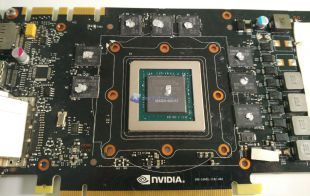

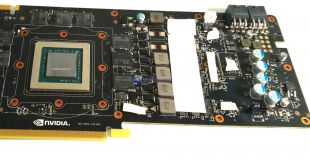

Ovviamente rimuoviamo la pasta termica pre-applicata e puliamo anche i chip di VRAM e i regolatori di tensione per togliere ogni residuo. Una volta che il PCB è pronto possiamo procedere a preparare la nostra scheda video.

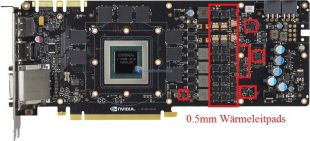

Seguendo le istruzioni, andremo a utilizzare prima i pad da 0,5 mm forniti in bundle e li andremo a ritagliare per poi posizionarli come illustrato nell’immagine allegata al bundle.
Passiamo ora a stendere un sottile velo di pasta termica sulla GPU e sui chip di VRAM; successivamente posizioneremo il waterblock sulla nostra scheda.

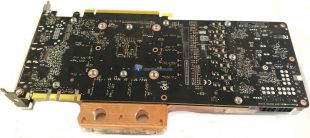

Ruotiamo la scheda e dopo aver posizionato i washer procediamo ad inserire le viti e serrare il tutto utilizzando il cacciavite fornito in dotazione.

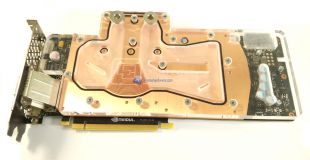

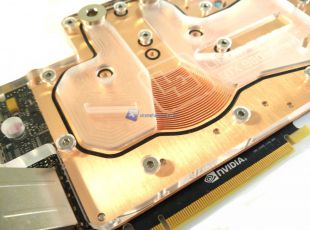

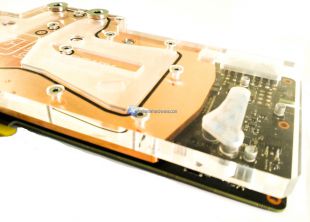

Una volta serrato bene il tutto, la nostra scheda è pronta con il suo nuovo sistema di dissipazione per essere collegata al consueto loop di test.

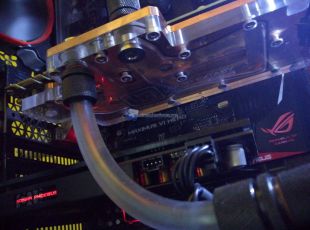

Infine ecco come si presenterà una volta montata la VGA con il Liquid Extasy GTX 980 nel nostro PC.
